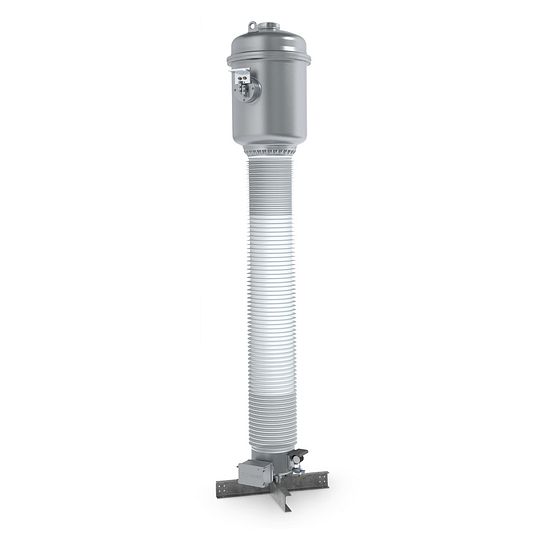

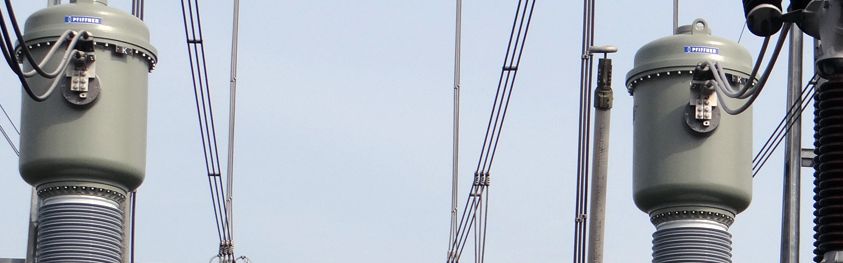

Transformador de corrente indutivo JGF

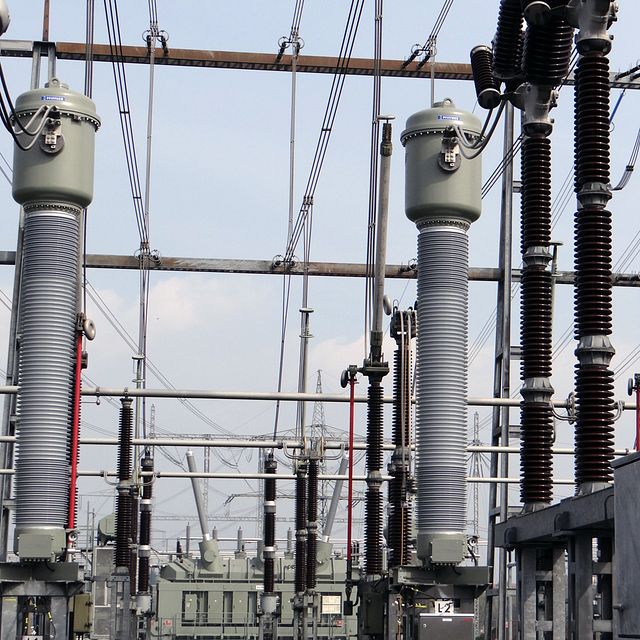

Os transformadores de corrente do tipo JGF são usados em quadros de distribuição de alta tensão na faixa de 245-550 kV. Eles transformam altas correntes em valores padronizados e equivalentes para medidores, dispositivos de medição e proteção.

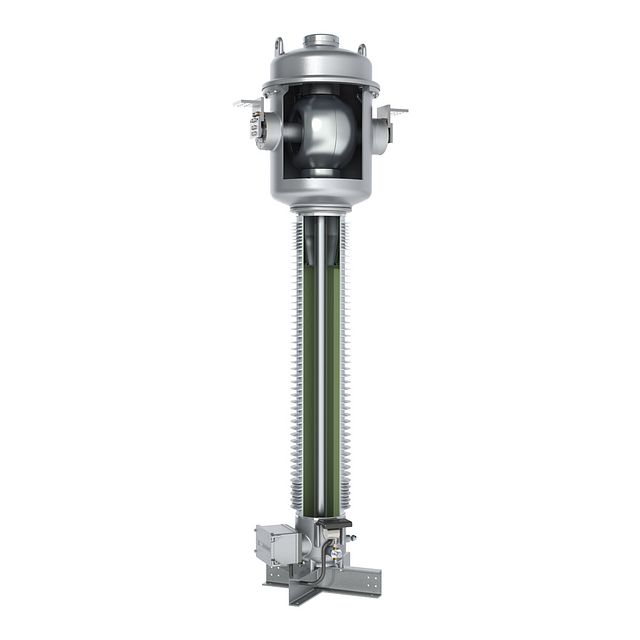

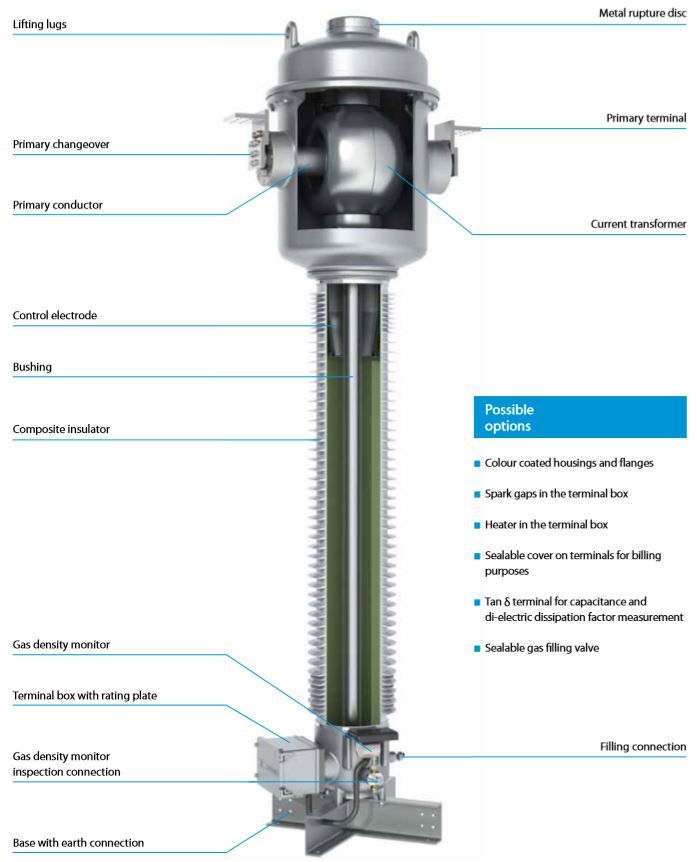

A seção do transformador de corrente está localizada no invólucro da cabeça resistente à pressão. Os núcleos do transformador de corrente são encaixados em um invólucro protetor feito de alumínio fundido maciço, que é conectado à bucha à prova de curto-circuito. As saídas secundárias são passadas através da bucha de SF6 / ar na caixa de terminais de conexão na construção da base do isolador.
A distribuição de corrente ao longo do isolador é otimizada por um layout especial do eletrodo de controle dentro do isolador de composto de silicone.

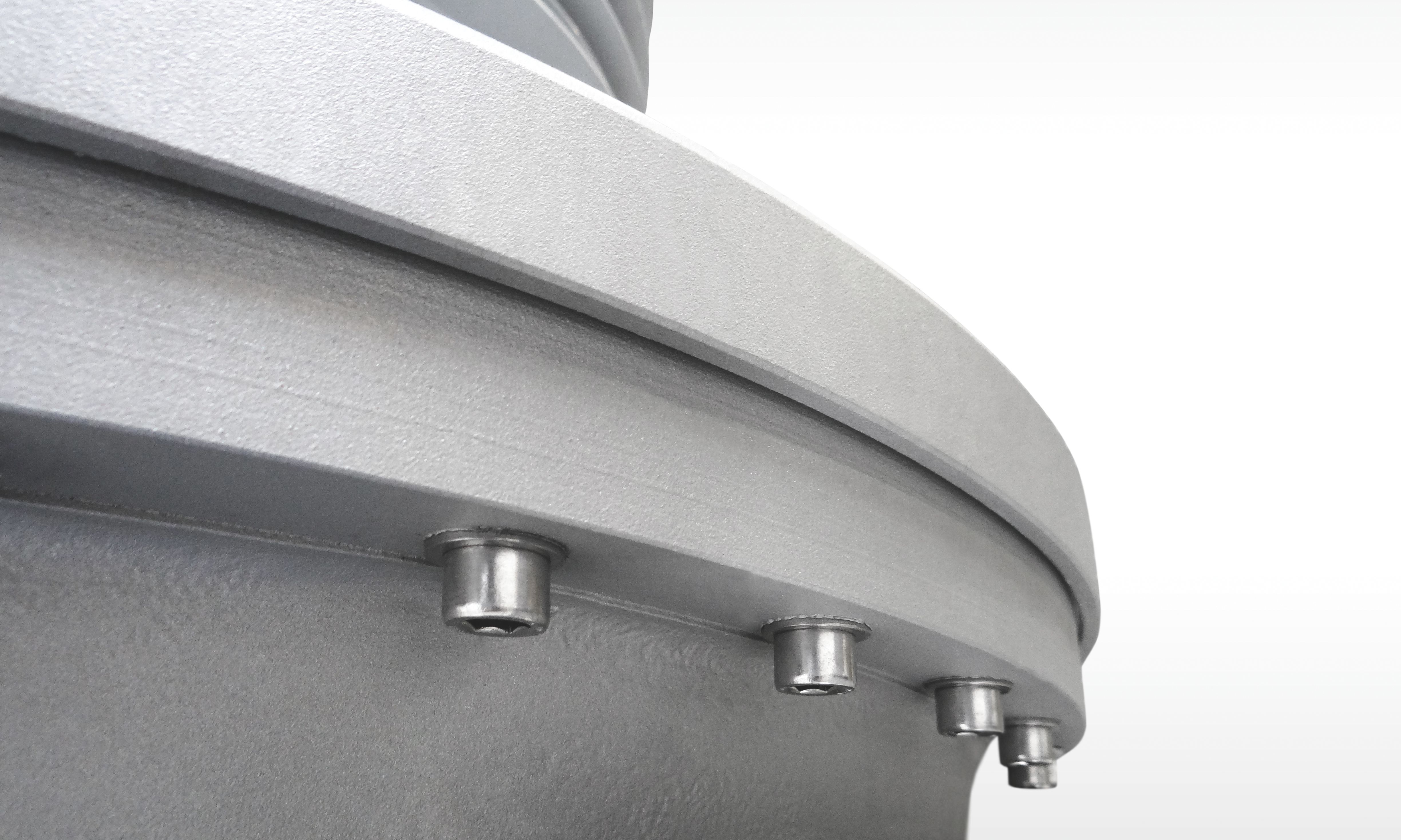

Os componentes da caixa consistem em alumínio fundido à prova de hélio e resistente à corrosão. Todos os componentes do invólucro sob pressão são testados individualmente de acordo com as normas de recipientes de pressão aplicáveis.
A densidade do gás SF6 é monitorada com compensação de temperatura por um monitor de densidade do gás com contatos de alarme. O design especial significa que a função do monitor de densidade do gás pode ser verificada sem desmontá-lo.
Um disco de ruptura de metal resistente à corrosão, protegido por uma tampa de metal, localizado na parte superior do compartimento do cabeçote garante alívio de pressão seguro em caso de erro.

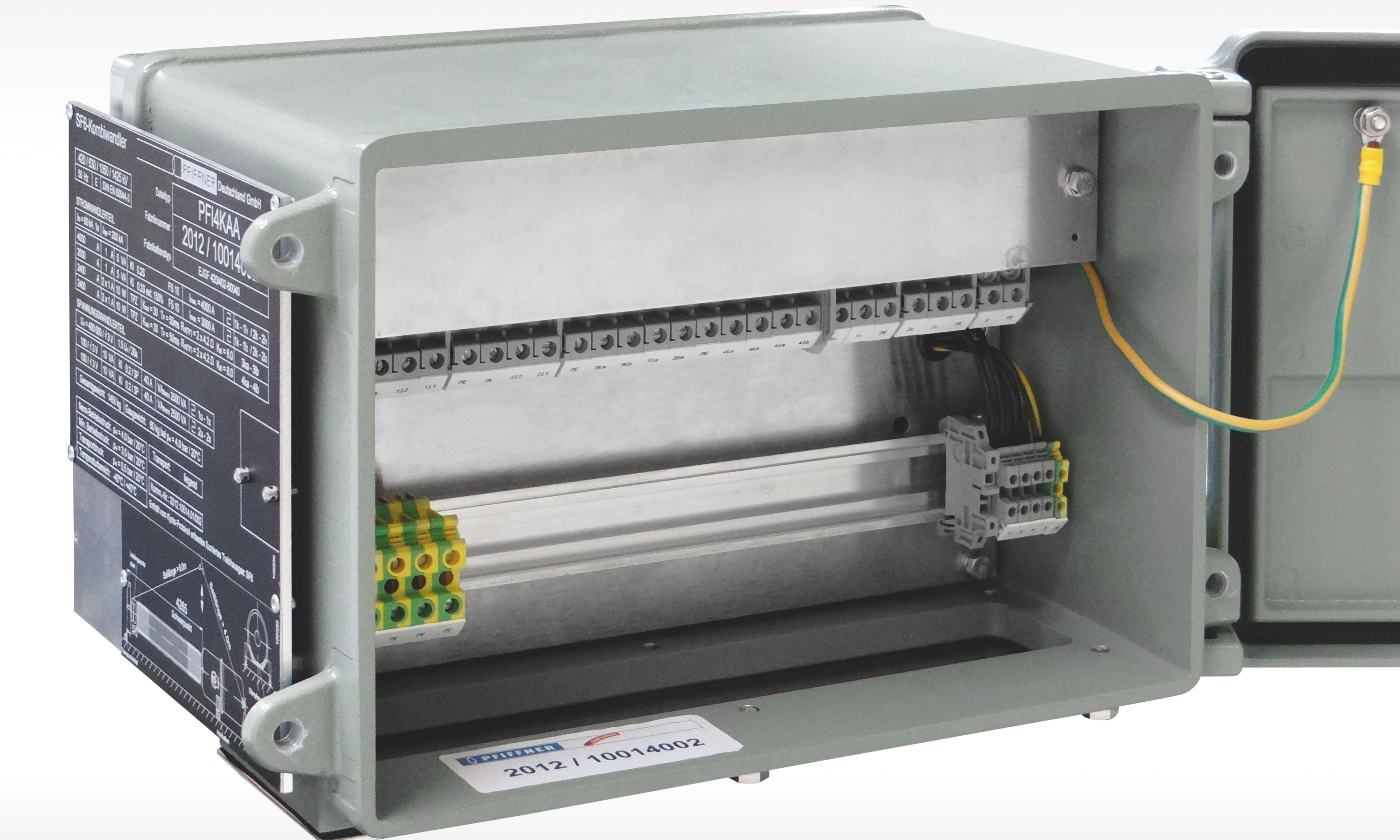

A caixa de terminais generosamente projetada está equipada com uma tampa que se abre para o lado.
O gás SF6 puro é usado para temperaturas ambientes de até -40°C. O transformador é preenchido com uma mistura de gás para temperaturas ambientes mais baixas de até -60°C.
Características
- Alta segurança operacional por meio da distribuição ideal de corrente na bucha controlada em campo
- Baixo peso e alta resistência à fuga através do uso de isoladores compostos

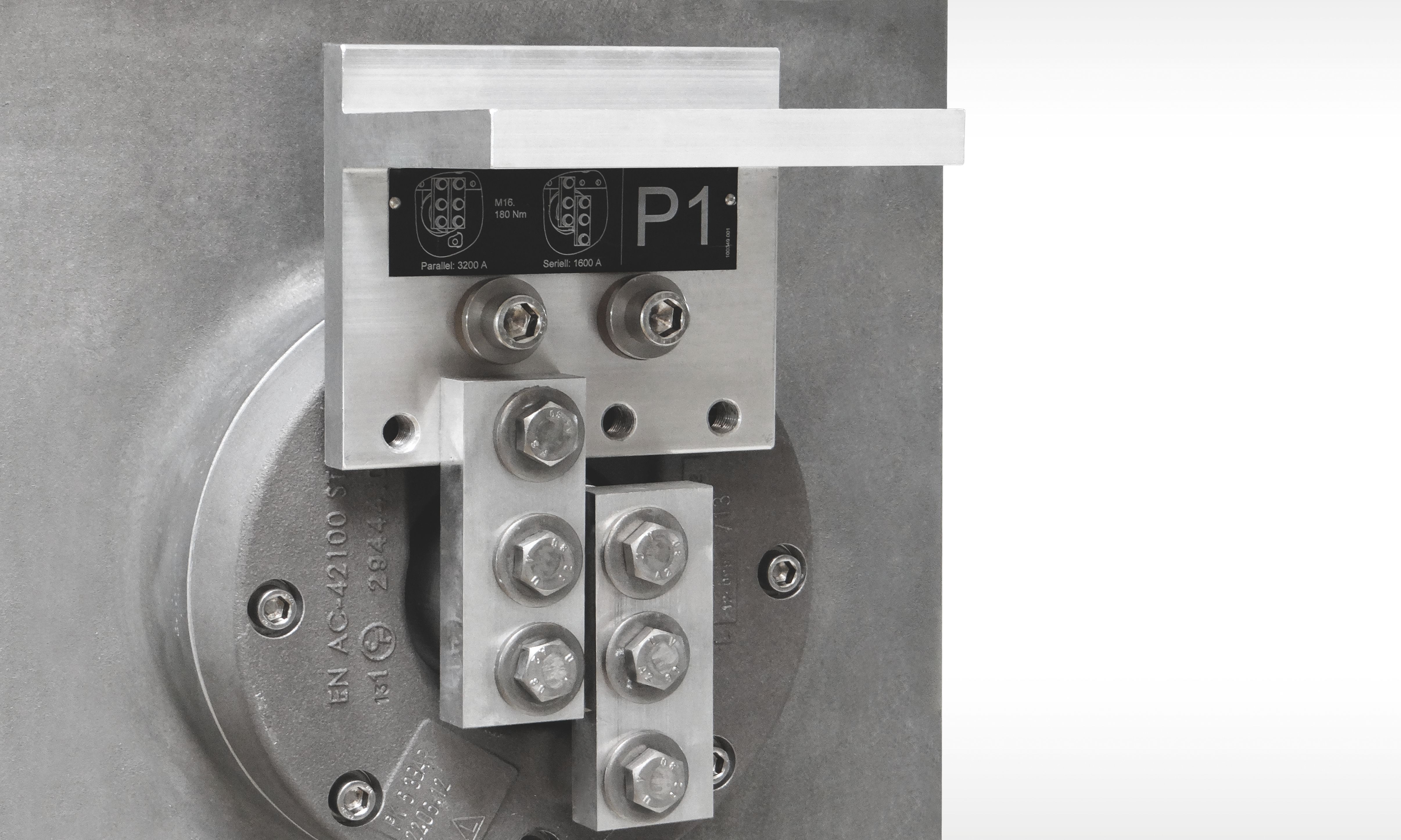

- Alta flexibilidade devido à comutação simples primária e secundária
- Alta segurança operacional através do alívio de pressão com disco de ruptura
Especificações e downloads
Especificações técnicas
Dimensões
Dados técnicos
Tipo JGF | 245 | 300 | 330 | 362 | 420 | 550 | |
| Norma | IEC / IEEE | ||||||
| Tensão mais alta para equipamentos | kV | 245 | 300 | 330 | 363 | 420 | 550 |
| Tensão suportável de frequência energética nominal | kV | 460 | 460 | 460 | 575 | 630 | 680 |
| Tensão suportável nominal de impulso atmosférico | kV | 1050 | 1050 | 1175 | 1175 | 1425 | 1550 |
| Frequência | Hz | 50 / 60 | |||||
| Corrente nominal primária | A | 5000 | |||||
| Corrente nominal secundária | A | 1 / 5 | |||||
| Corrente térmica nominal de curta duração [Ith] | kA / 3 s | ≤ 80 | |||||
| Corrente dinâmica nominal [ldyn] | kA | ≤ 200 | |||||
| Classe de precisão | 0,1-3; P; PR; PX; TPS; TPX; TPY; TPZ | ||||||
| Número máximo de núcleos CT | 8 | ||||||
| Sobrepressão operacional / de transporte nominal (20°C) | bar | 4 / 0,5 | |||||

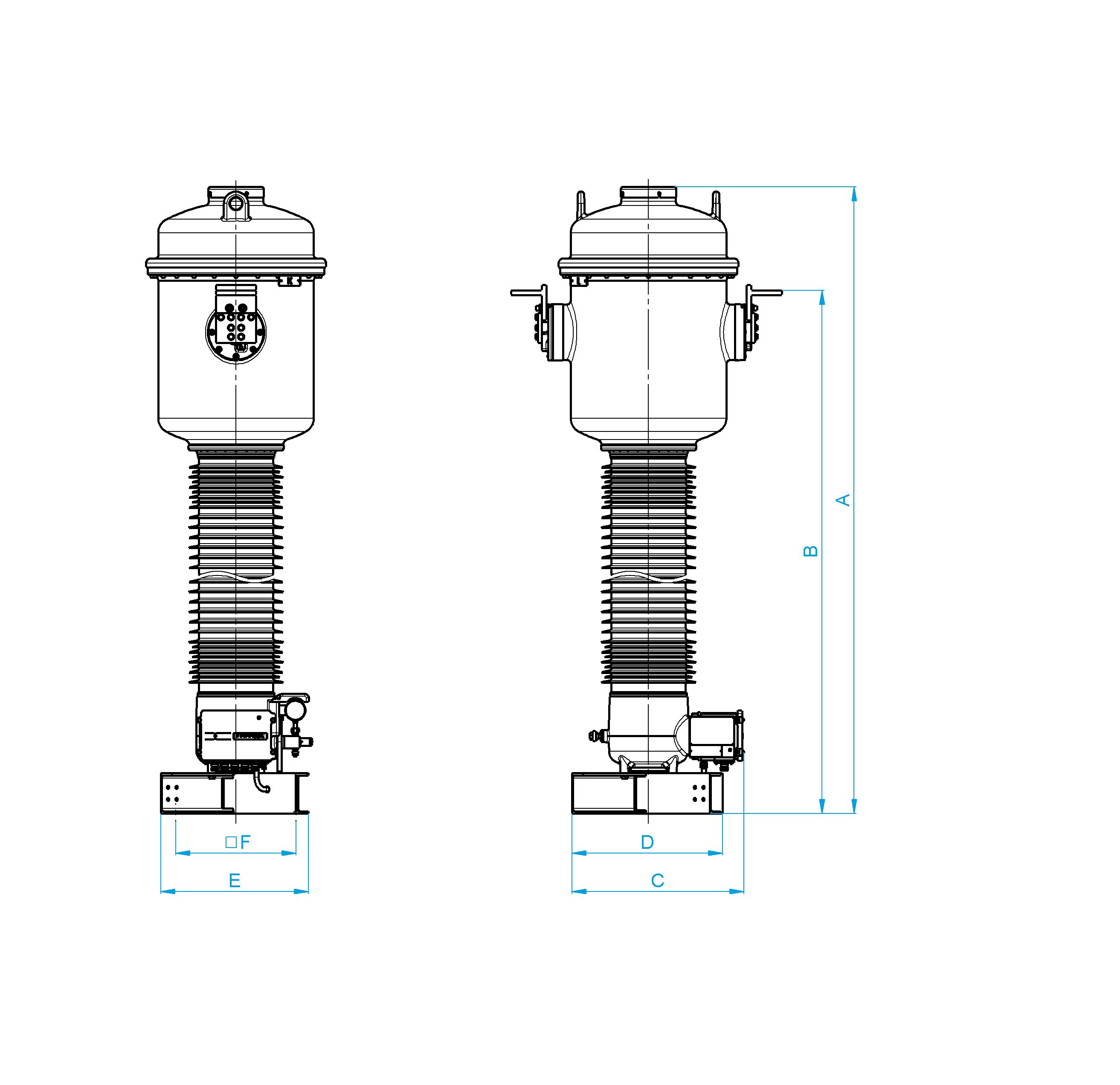

Tipo JGF | 245 | 300 | 330 | 362 | 420 | 550 | ||
| Altura da unidad* | A | mm | 4197 | 4197 | 5370 | 5370 | 5700 | 6530 |
| Altura até o terminal primário* | B | mm | 3681 | 3681 | 4730 | 4730 | 5090 | 5890 |
| Profundidade da unidade, incluindo caixa de terminais | C | mm | 845 | 845 | 1088 | 1088 | 1088 | 1088 |
| Profundidade da base da unidade | D | mm | 749 | 749 | 1088 | 1088 | 1088 | 1088 |
| Largura da base da unidade | E | mm | 436 | 436 | 1075 | 1075 | 1075 | 1075 |
| Distância entre os orifícios dos parafusos na base | F | mm | 600 | 600 | 900 | 900 | 900 | 900 |
| Distância mínima de fuga* |
| mm | 6700 | 7500 | 8250 | 9050 | 10500 | 13750 |
| Peso bruto, aproximado* |
| kg | 670 | 670 | - | - | 1130 | 1200 |
| Peso do gás, aproximado* | kg | 38 | 38 | - | - | 47 | 50 |
*com isolador de silicone composto padrão, distância de fuga 25 mm/kV
