Transformador de Corrente Indutivo JOF

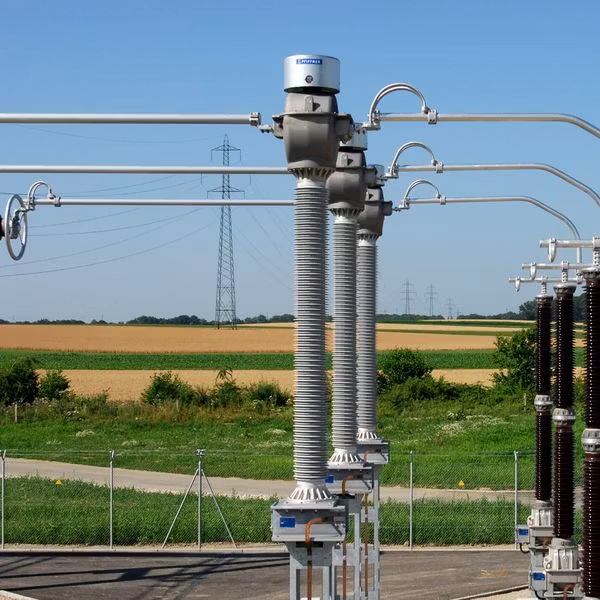

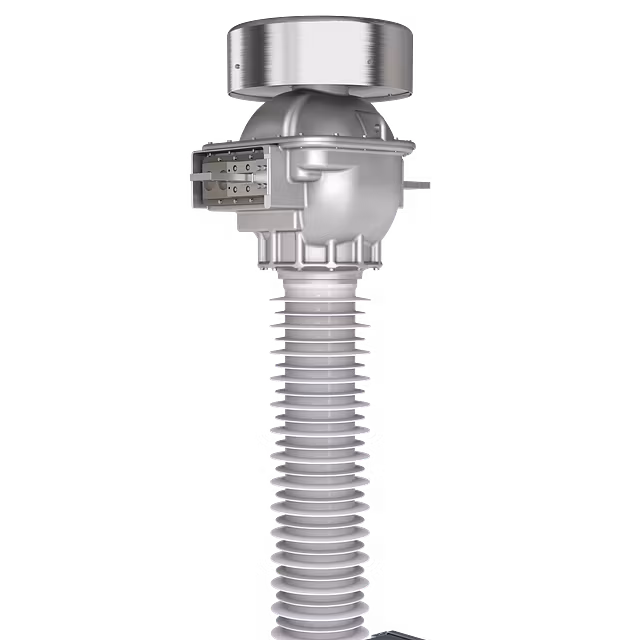

Os transformadores de corrente externos isolados com papel isolante tipo JOF são usados em redes de alta tensão na faixa de 24-550 kV. Eles transformam altas correntes em valores padronizados para medidores, dispositivos de medição e proteção.

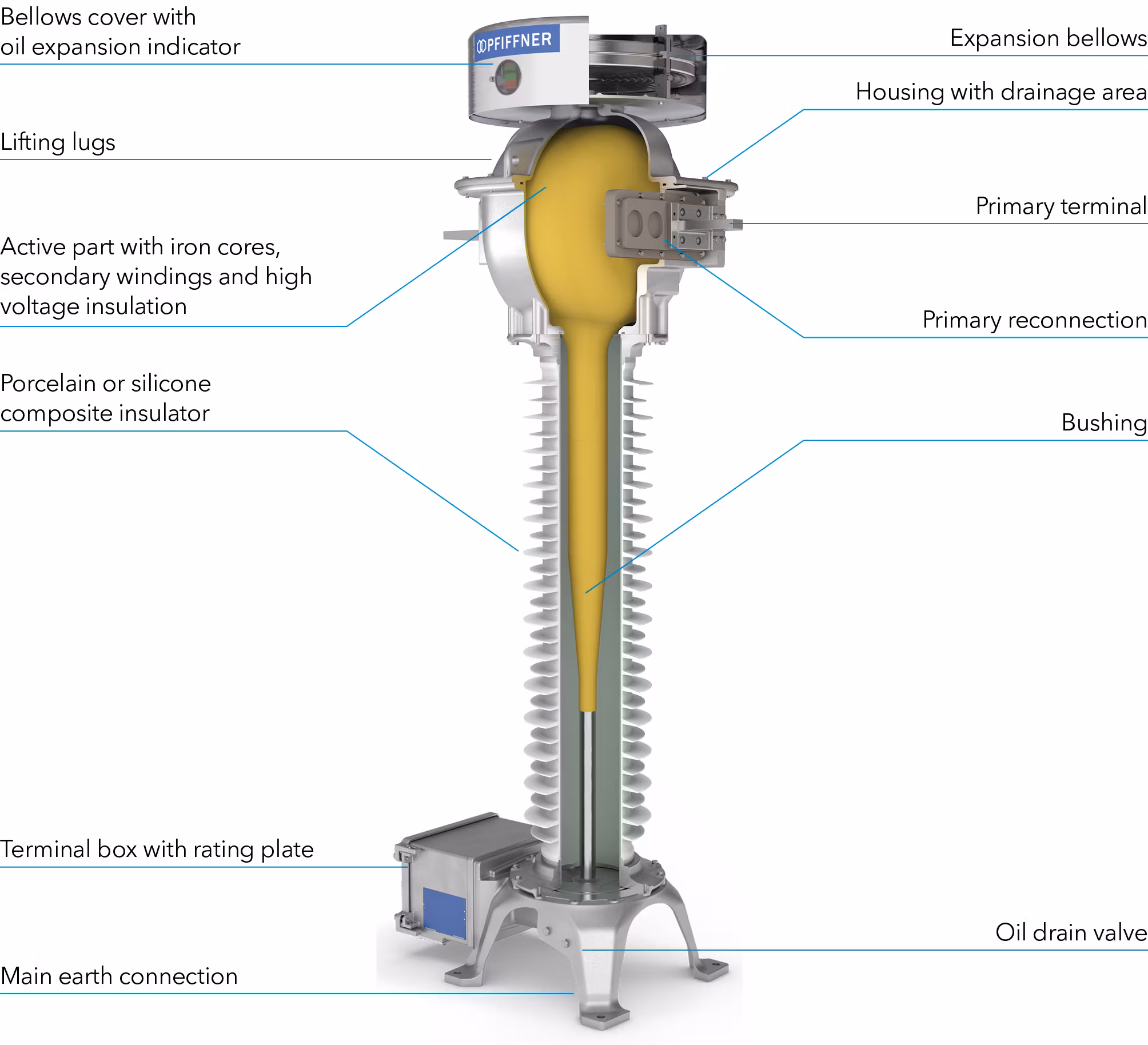

A parte ativa do transformador de corrente está localizada no invólucro do cabeçote. Com base nas especificações do cliente, o projeto ideal é calculado e o invólucro do cabeçote correspondente é determinado.
O isolamento de alta tensão é baseado na tecnologia de papel isolante. É usado óleo mineral de alta qualidade sem PCB. A bucha de precisão fina fica dentro do isolador.
O fole de expansão feito de aço inoxidável está localizado acima do invólucro da cabeça do transformador de corrente. Esta unidade atua como compensação do volume do óleo em caso de variações de temperatura. O nível do óleo é indicado por um sistema mecânico na janela da tampa do fole.
Todas as caixas e flanges de metal são feitas de uma liga especial de alumínio. Essas peças podem ser pintadas mediante solicitação.
Todos os transformadores de corrente têm uma porcelana de alta qualidade ou um isolador composto de silicone de alta qualidade. Diferentes distâncias de fuga estão disponíveis de acordo com as diferentes classes de poluição, conforme especificado nas normas.
O invólucro hermético vedado protege o isolamento de papel isolante contra as influências atmosféricas.

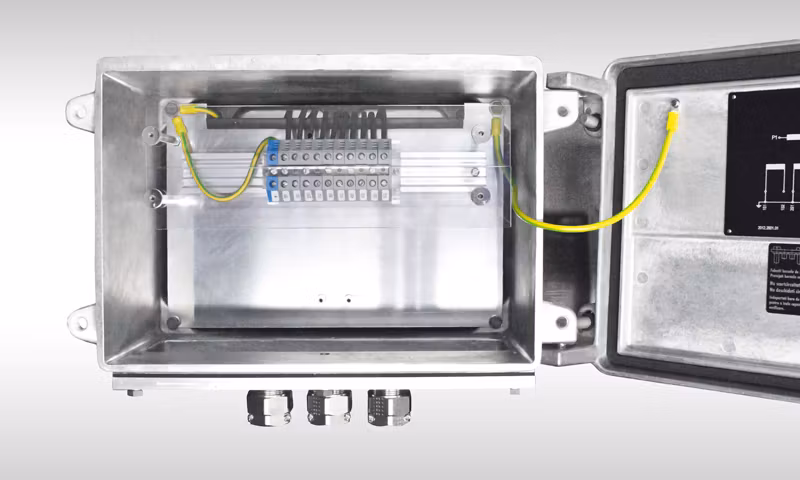

A caixa de terminais de tamanho generoso tem uma tampa que pode ser aberta para o lado. Isso permite a fácil conexão dos cabos secundários. A caixa de terminais tem um flange sem orifícios por padrão. Prensa-cabos, diagrama de circuito e instruções de segurança individuais podem ser pré-instalados mediante solicitação.
Características
- Controle preciso do campo elétrico e prevenção de descargas parciais locais por meio de buchas de precisão
- Maior segurança através da prevenção de arco posterior
- Alta segurança operacional, pois não há partes ativas no isolador
- Volume mínimo de óleo através de design otimizado
Especificações e downloads
Especificações técnicas
Dimensões
Dados técnicos
Tipo JOF | 24 | 36 | 72 | 123 | 145 | 170 | 245 | 362 | 420 | 550 | |
Norma | IEC / IEEE | ||||||||||
Tensão mais alta para equipamentos | kV | 24 | 36 | 72.5 | 123 | 145 | 170 | 245 | 362 | 420 | 550 |
Tensão suportável de frequência energética nominal | kV | 50 | 70 | 140 | 230 | 275 | 325 | 460 | 510 | 630 | 680 |
Tensão suportável nominal de impulso atmosférico | kV | 125 | 170 | 325 | 550 | 650 | 750 | 1050 | 1175 | 1425 | 1550 |
Frequência | Hz | 16,7 / 50 / 60 | |||||||||
Corrente nominal primária | A | ≤ 4000 | |||||||||
Corrente nominal secundária | A | 1 / 5 | |||||||||
Corrente térmica nominal de curta duração [Ith] | kA / 1s | ≤ 63 | |||||||||
Corrente dinâmica nominal [ldyn] | kA | ≤ 160 | |||||||||
Classe de precisão | 0,1-3; 0,2S; 0,5S; P; PR; PX; PXR; TPX; TPY; TPZ | ||||||||||
Número máximo de núcleos CT | 7 |
Tipo JOF | 24 | 36 | 72 | 123 | 145 | 170 | 245 | 362 | 420 | 550 | ||
Altura da unidad* | A | mm | 1632 | 1632 | 1782 | 2256 | 2532 | 2631 | 3912 | 4440 | 4944 | 5644 |
Altura até o terminal primário* | B | mm | 1186 | 1186 | 1336 | 1810 | 2086 | 2185 | 3248 | 3776 | 4280 | 4980 |
Profundidade da unidade, incluindo caixa de terminais | C | mm | 725 | 725 | 725 | 725 | 725 | 725 | 851 | 851 | 851 | 851 |
Profundidade da base da unidade | D | mm | 500 | 500 | 500 | 500 | 500 | 500 | 650 | 650 | 650 | 650 |
Largura da base da unidade | E | mm | 500 | 500 | 500 | 500 | 500 | 500 | 700 | 700 | 700 | 700 |
Distância entre os orifícios dos parafusos na base | F | mm | 450 | 450 | 450 | 450 | 450 | 450 | 600 | 600 | 600 | 600 |
Distância mínima de fuga* |
| mm | 1340 | 1340 | 1950 | 3080 | 3900 | 4394 | 8250 | 10230 | 11600 | 15260 |
Peso aproximado* |
| kg | 220 | 220 | 230 | 285 | 295 | 300 | 830 | 800 | 900 | 1000 |
*com isolador de silicone composto padrão, distância de fuga 25 mm/kV
