Induktiver Stromwandler JOF

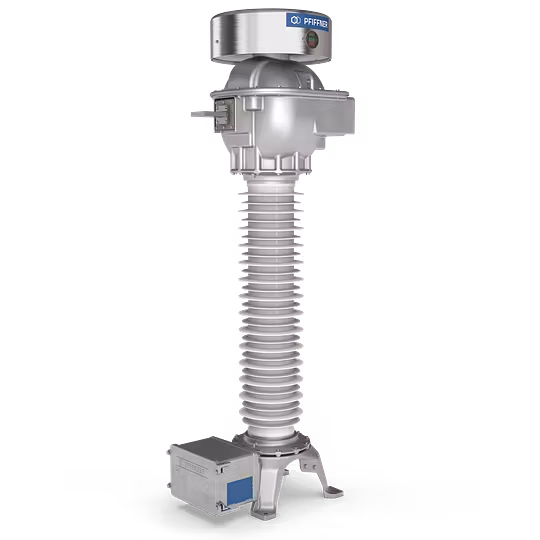

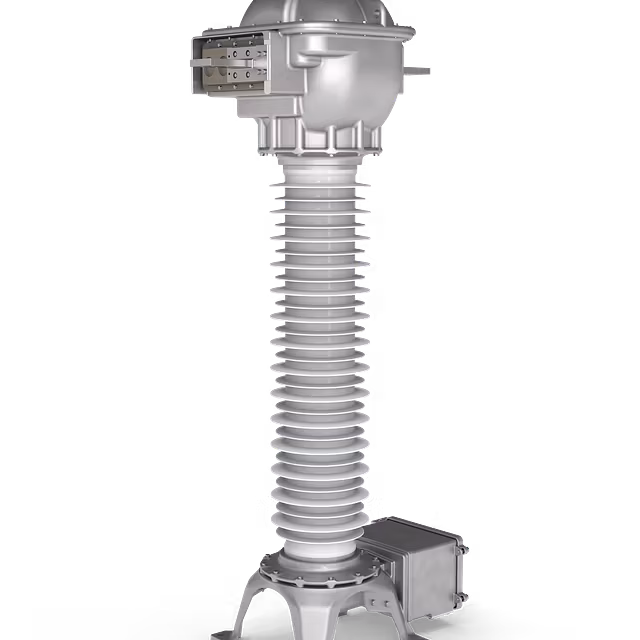

Stromwandler vom Typ JOF werden in Hochspannungsschaltanlagen von 24 – 550 kV eingesetzt. Sie übertragen Ströme in standardisierte, äquivalente Werte für Zähler, Mess- und Schutzgeräte.
Der Aktivteil des Stromwandlers befindet sich im Kopfgehäuse. Basierend auf den Kundenspezifikationen wird das optimale Design des Wandlers berechnet und das entsprechende Kopfgehäuse bestimmt.
Die Hochspannungsisolation ist in Öl-Papier Technologie ausgeführt. Dazu wird ein hochwertiges PCB-freies Mineralöl eingesetzt. Die feingesteuerte Durchführung befindet sich innerhalb des Isolators.
Die aus Edelstahl gefertigte Dehnzelle befindet sich über dem Kopfgehäuse des Stromwandlers. Diese dient der Volumenkompensation des Öls aufgrund von Temperaturschwankungen. Der Ölstand wird durch ein mechanisches System im Schauglas der Kompensatorhaube angezeigt.
Alle metallischen Gehäuse und Flansche bestehen aus einer korrosionsbeständigen Aluminiumlegierung. Auf Wunsch können die Teile farbig lackiert werden.
Der Stromwandler wird je nach Kundenspezifikation mit einem hochwertigen Verbund-oder Porzellanisolator ausgestattet. Entsprechend den Verschmutzungsklassen gängiger Normen stehen verschiedene Kriechwege zur Auswahl.
Durch den hermetischen Verschluss der Gehäuse wird die Öl-Papier Isolation vor atmosphärischen Einflüssen geschützt.
Der grosszügig dimensionierte Klemmenkasten ist mit einem seitwärts zu öffnenden Deckel ausgerüstet. Dies erlaubt ein einfaches Anschliessen der Sekundärkabel. Der Klemmenkasten wird standardmässig mit einem Blindflansch ausgestattet. Auf Wunsch können Kabelverschraubungen, Schaltschema und individuelle Sicherheitshinweise eingebaut werden.
Merkmale
- Präzise Spannungsverteilung im Bereich des Isolators durch feingesteuerte Durchführung
- Höhere Sicherheit durch die Verhinderung von Folgelichtbögen
- Hohe Betriebssicherheit, da sich kein Aktivteil im Isolator befindet
- Minimales Ölvolumen durch optimiertes Design
Spezifikationen und Downloads
Technische Spezifikationen
Abmessungen
Technische Spezifikationen
Typ JOF | 24 | 36 | 72 | 123 | 145 | 170 | 245 | 362 | 420 | 550 | |
| Norm | IEC / IEEE | ||||||||||
| Höchste Betriebsspannung | kV | 24 | 36 | 72.5 | 123 | 145 | 170 | 245 | 362 | 420 | 550 |
| Steh-Wechselspannung | kV | 50 | 70 | 140 | 230 | 275 | 325 | 460 | 510 | 630 | 680 |
| Blitzstoss-Haltespannung | kV | 125 | 170 | 325 | 550 | 650 | 750 | 1050 | 1175 | 1425 | 1550 |
| Frequenz | Hz | 16.7 / 50 / 60 | |||||||||
| Primär-Nennstrom | A | ≤ 4000 | |||||||||
| Sekundärer Nennstrom | A | 1 / 5 | |||||||||
| Thermischer Grenzstrom [Ith] | kA / 1s | ≤ 63 | |||||||||
| Dynamischer Grenzstrom [ldyn] | kA | ≤ 160 | |||||||||
| Genauigkeitsklassen | 0.1-3; 0.2S; 0.5S; P; PR; PX; PXR; TPX; TPY; TPZ | ||||||||||
| Max. Anzahl Kerne I-Wandler | 7 | ||||||||||
Typ JOF | 24 | 36 | 72 | 123 | 145 | 170 | 245 | 362 | 420 | 550 | ||
| Wandlerhöhe* | A | mm | 1632 | 1632 | 1782 | 2256 | 2532 | 2631 | 3912 | 4440 | 4944 | 5644 |
| Höhe Primäranschluss* | B | mm | 1186 | 1186 | 1336 | 1810 | 2086 | 2185 | 3248 | 3776 | 4280 | 4980 |
| Wandlertiefe mit Klemmenkasten | C | mm | 725 | 725 | 725 | 725 | 725 | 725 | 851 | 851 | 851 | 851 |
| Tiefe der Standfläche | D | mm | 500 | 500 | 500 | 500 | 500 | 500 | 650 | 650 | 650 | 650 |
| Breite der Standfläche | E | mm | 500 | 500 | 500 | 500 | 500 | 500 | 700 | 700 | 700 | 700 |
| Lochabstand Befestigungsbohrungen | F | mm | 450 | 450 | 450 | 450 | 450 | 450 | 600 | 600 | 600 | 600 |
| Kriechweg min.* |
| mm | 1340 | 1340 | 1950 | 3080 | 3900 | 4394 | 8250 | 10230 | 11600 | 15260 |
| Gewicht ca.* |
| kg | 220 | 220 | 230 | 285 | 295 | 300 | 830 | 800 | 900 | 1000 |
*mit Standard Verbund-Isolator, Kriechweg min. 25 mm/kV
