Induktiver Spannungswandler EOF

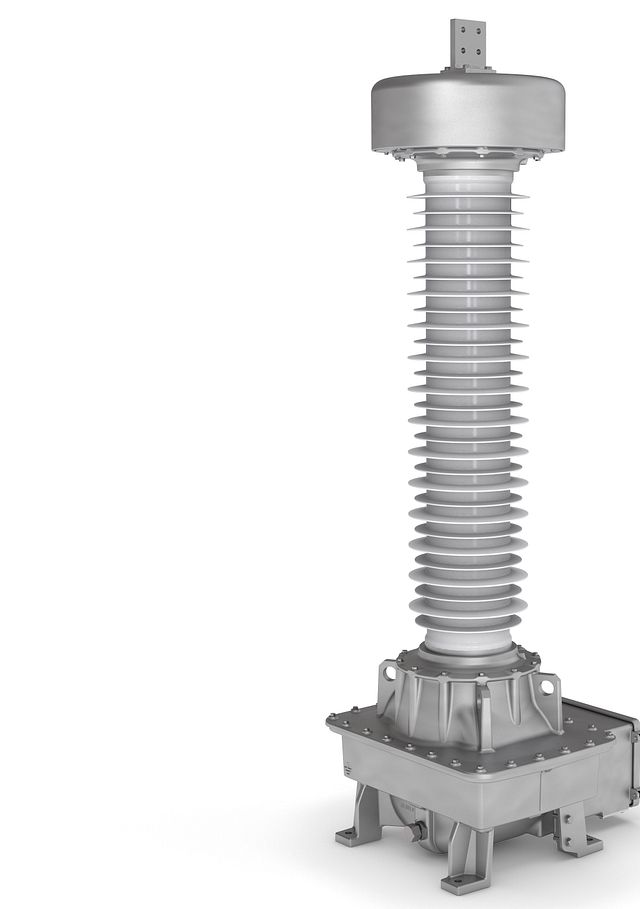

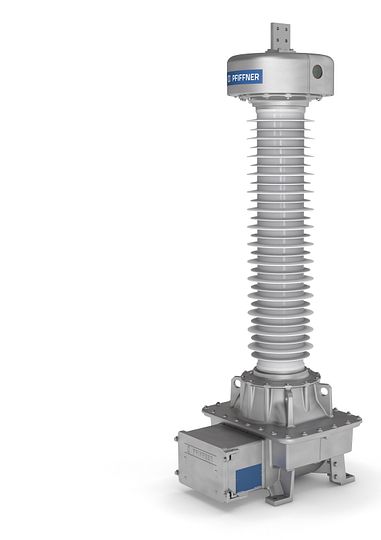

Spannungswandler vom Typ EOF werden in Hochspannungsschaltanlagen von 24 –245 kV eingesetzt. Sie übertragen Spannungen in standardisierte, äquivalente Werte für Zähler, Mess- und Schutzgeräte.

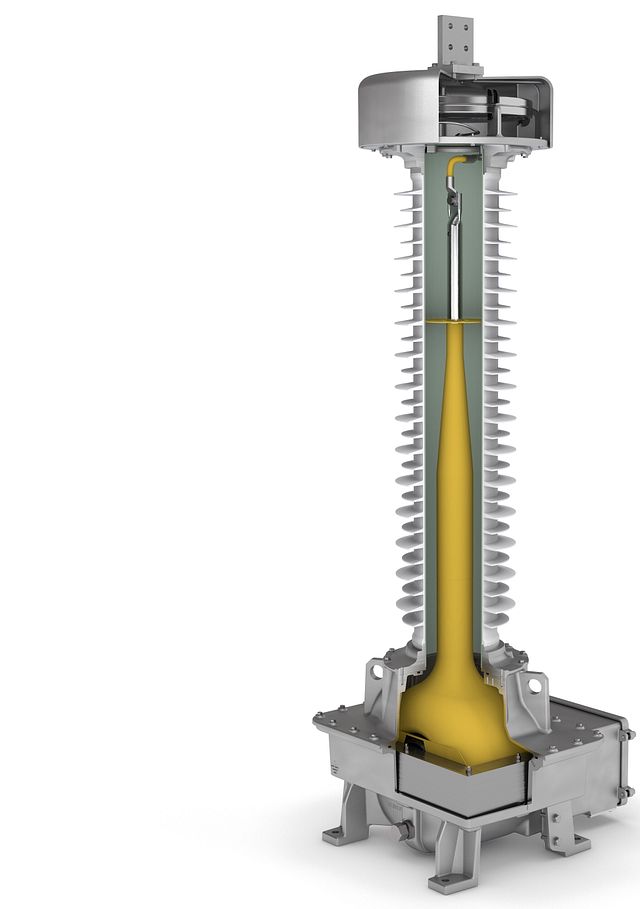

Der Aktivteil des Spannungswandlers befindet sich im Fussgehäuse. Die Hochspannungsisolation ist in Öl-Papier Technologie ausgeführt. Dazu wird ein hochwertiges PCB-freies Mineralöl eingesetzt. Die feingesteuerte Durchführung befindet sich innerhalb des Isolators.
Im Kopf des Spannungswandlers befindet sich das Ausdehnungssystem. Dieses dient der Volumenkompensation des Öls aufgrund von Temperaturschwankungen. Für Spannungswandler von 24 –72 kV wird eine hochflexible, temperaturbeständige Membrane aus Fluorelastomer (VITON®) verwendet. Spannungswandler von 123 –245 kV besitzen eine aus Edelstahl gefertigte Dehnzelle. Hierbei wird die Ölausdehnung durch ein mechanisches System im Schauglas der Kompensatorhaube angezeigt.
Alle metallischen Gehäuse und Flansche bestehen aus einer korrosionsbeständigen Aluminiumlegierung. Auf Wunsch können die Teile farbig lackiert werden.
Der Spannungswandler wird je nach Kundenspezifikation mit einem hochwertigen Verbund- oder Porzellanisolator ausgestattet. Entsprechend den Verschmutzungsklassen gängiger Normen stehen verschiedene Kriechwege zur Auswahl.
Durch den hermetischen Verschluss der Gehäuse wird die Öl-Papier Isolation vor atmosphärischen Einflüssen geschützt.
Der grosszügig dimensionierte Klemmenkasten ist mit einem seitwärts zu öffnenden Deckel ausgerüstet. Dies erlaubt ein einfacheres Anschliessen der Sekundärkabel. Der Klemmenkasten wird standardmässig mit einem Blindflansch ausgestattet. Auf Wunsch können Kabelverschraubungen, Schaltschema und individuelle Sicherheitshinweise eingebaut werden.
Merkmale
- Schutz der Sekundärwicklungen vor transienten Überspannungen im Hochspannungsnetz durch kapazitiv gekoppelte Abschirmung
- Schutz gegen auftretende Kippschwingungen durch niedrige Betriebsinduktion im Eisenkern
- Hohe Betriebssicherheit, da sich kein Aktivteil im Isolator befindet
- Minimales Ölvolumen durch optimiertes Design
Spezifikationen und Downloads
Technische Spezifikationen

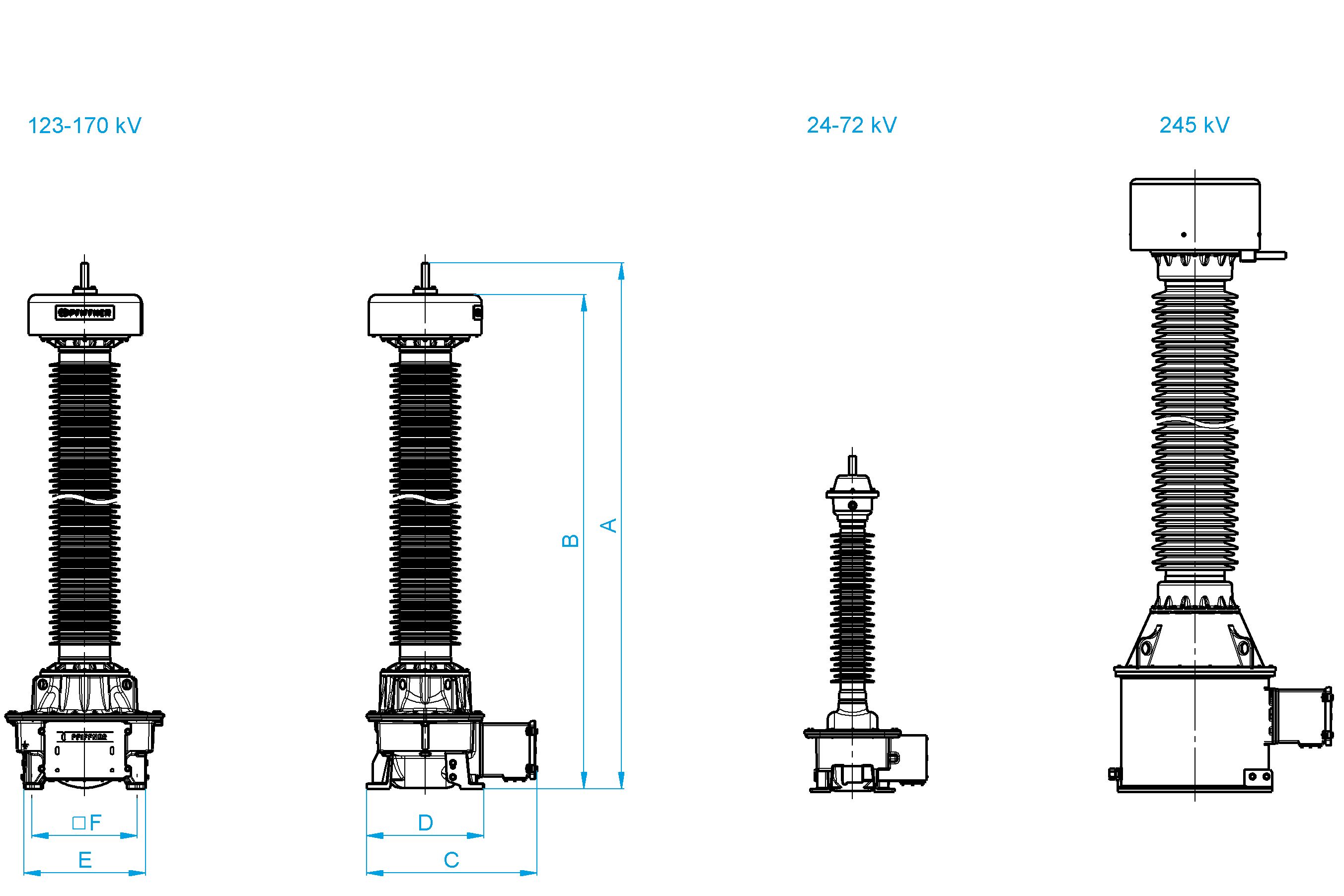

Abmessungen
Technische Spezifikationen
Typ EOF | 24 | 36 | 72 | 123 | 145 | 170 | 245 | |
| Norm | IEC / IEEE | |||||||
| Höchste Betriebsspannung | kV | 24 | 36 | 72.5 | 123 | 145 | 170 | 245 |
| Steh-Wechselspannung | kV | 50 | 70 | 140 | 230 | 275 | 325 | 460 |
| Blitzstoss-Haltespannung | kV | 125 | 170 | 325 | 550 | 650 | 750 | 1050 |
| Frequenz | Hz | 16.7 / 50 / 60 | ||||||
| Genauigkeitsklassen | 0.1-3; 3P; 6P | |||||||
| Thermische Grenzleistung U-Wandler | VA | ≤ 1500 | ≤ 3000 | |||||
| Max. Summenleistung U-Wandler (Kl. 0.2) | VA | 200 | 300 | |||||
| Max. Anzahl Wicklungen | 5 | |||||||
Typ EOF | 24 | 36 | 72 | 123 | 145 | 170 | 245 | ||
| Wandlerhöhe* | A | mm | 1107 | 1107 | 1430 | 2116 | 2392 | 2581 | 3507 |
| Höhe Primäranschluss* | B | mm | 1027 | 1027 | 1350 | 1976 | 2252 | 2441 | 3206 |
| Wandlertiefe mit Klemmenkasten | C | mm | 526 | 526 | 526 | 710 | 710 | 730 | 938 |
| Tiefe der Standfläche | D | mm | 360 | 360 | 360 | 500 | 500 | 500 | 660 |
| Breite der Standfläche | E | mm | 360 | 360 | 360 | 520 | 520 | 520 | 660 |
| Lochabstand Befestigungsbohrungen | F | mm | 310 | 310 | 310 | 450 | 450 | 450 | 600 |
| Kriechweg min.* |
| mm | 950 | 950 | 1860 | 3080 | 3900 | 4394 | 6160 |
| Gewicht ca.* |
| kg | 115 | 115 | 125 | 305 | 330 | 335 | 350 |
*mit Standard Verbund-Isolator, Kriechweg min. 25 mm/kV
