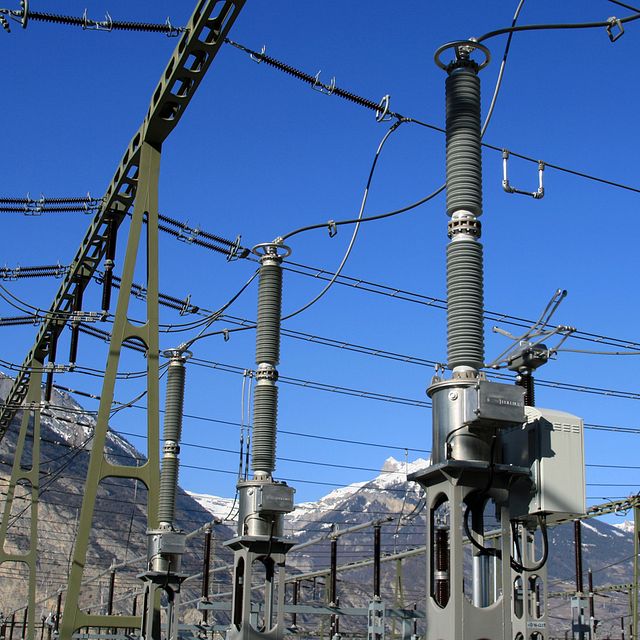

Transformador de Tensão Capacitivo ECF
Os transformadores de tensão do tipo ECF são usados em redes de alta tensão na faixa de 72-550 kV. Eles transformam a alta tensão em valores padronizados para medidores, dispositivos de medição e proteção.

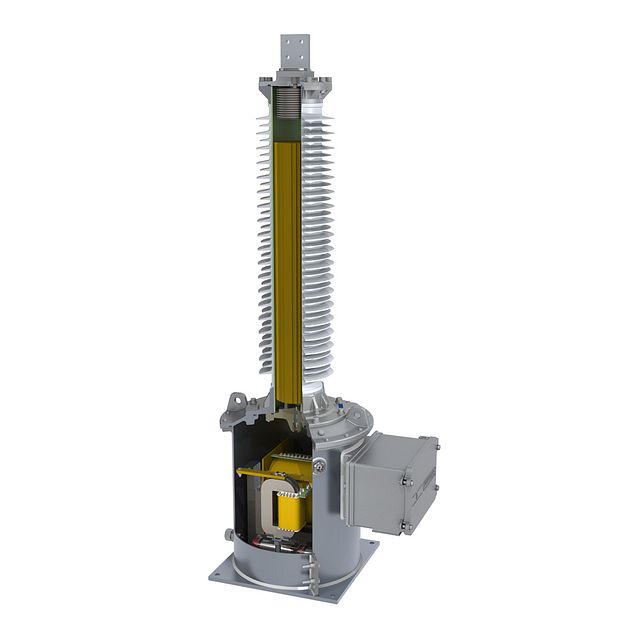

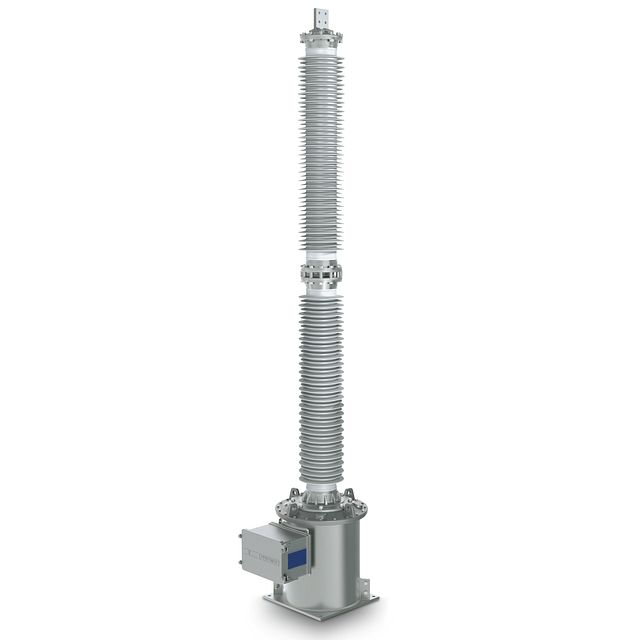

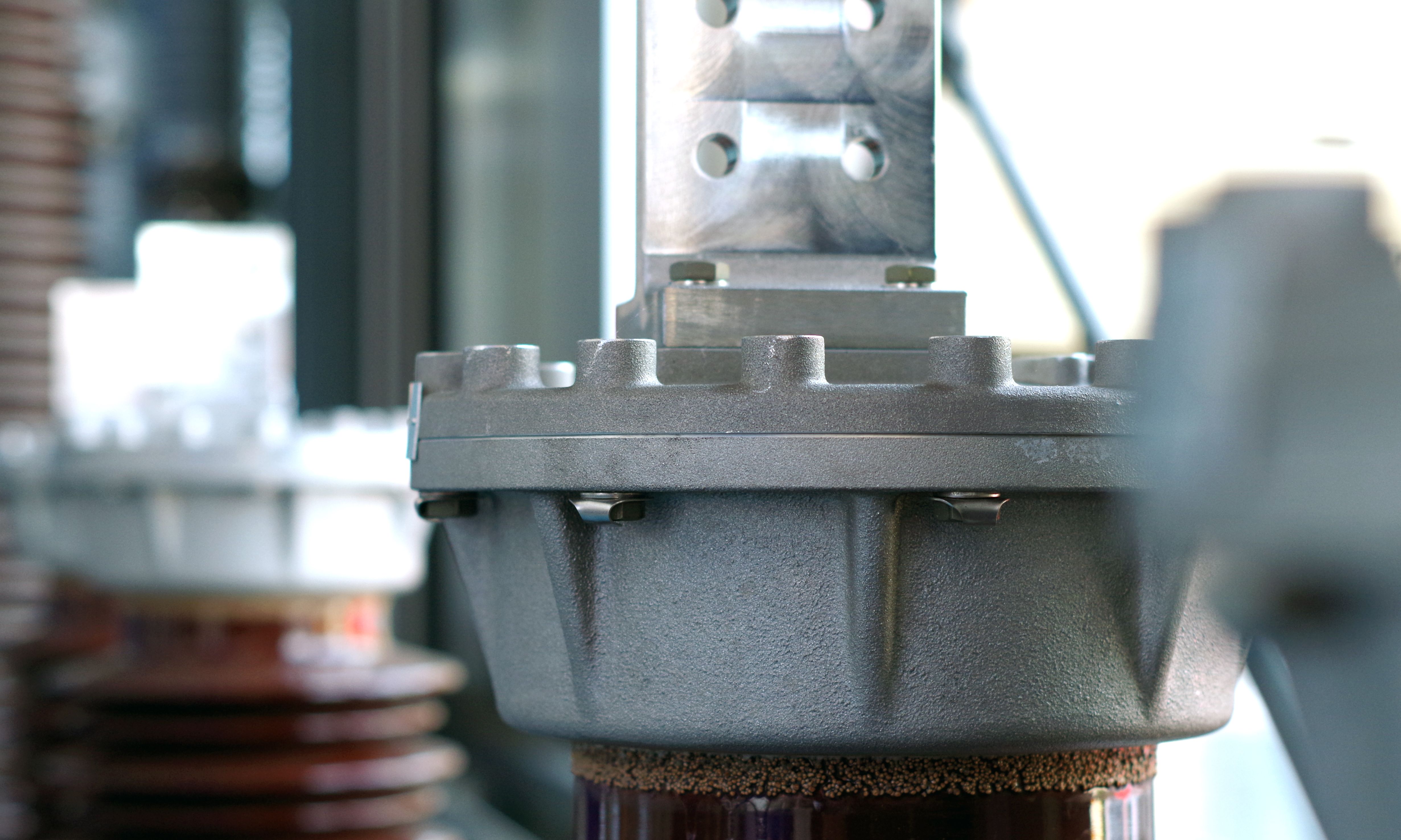

O transformador de tensão capacitivo consiste em uma unidade condensadora e uma unidade de medição eletromagnética (EMU). A unidade condensadora está localizada no isolador e consiste em um dielétrico misto capacitivo que é impregnado com líquido isolante. Esta parte ativa é hermeticamente selada do lado de fora. Para compensação do volume do óleo, há um fole de expansão de aço inoxidável na seção do cabeçote. A pressão de operação pode ser visualizada por meio de uma unidade de monitoramento. Dependendo da especificação do cliente, distância de fuga ou nível de tensão, a unidade condensadora consiste em até 3 partes. Para evitar distorções de campo, um eletrodo de proteção é usado a partir de um nível de tensão de 420 kv. Um isolador composto ou de porcelana de alta qualidade pode ser usado como isolante. De acordo com as classes de contaminação de normas comuns, diferentes distâncias de escoamento podem ser selecionadas.

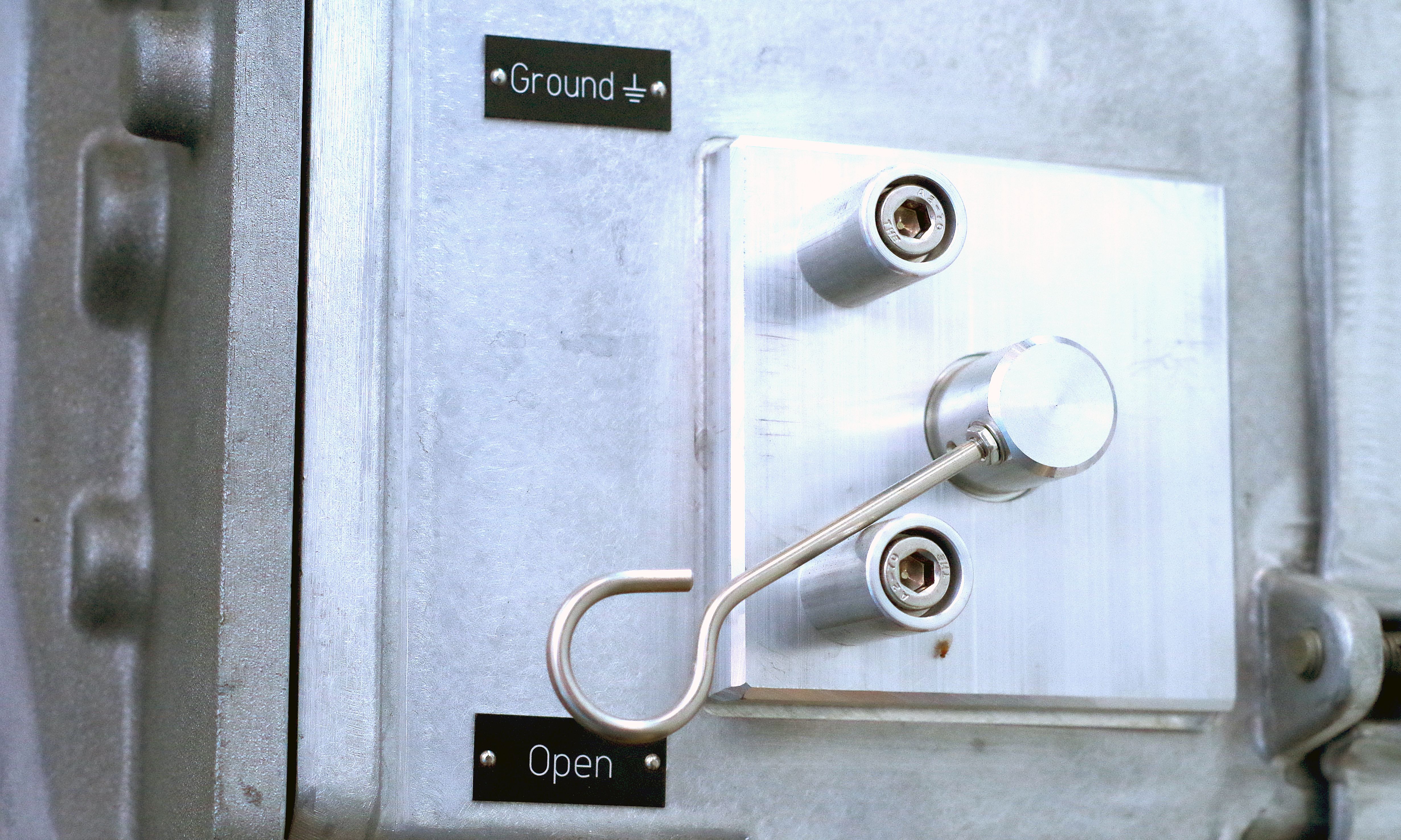

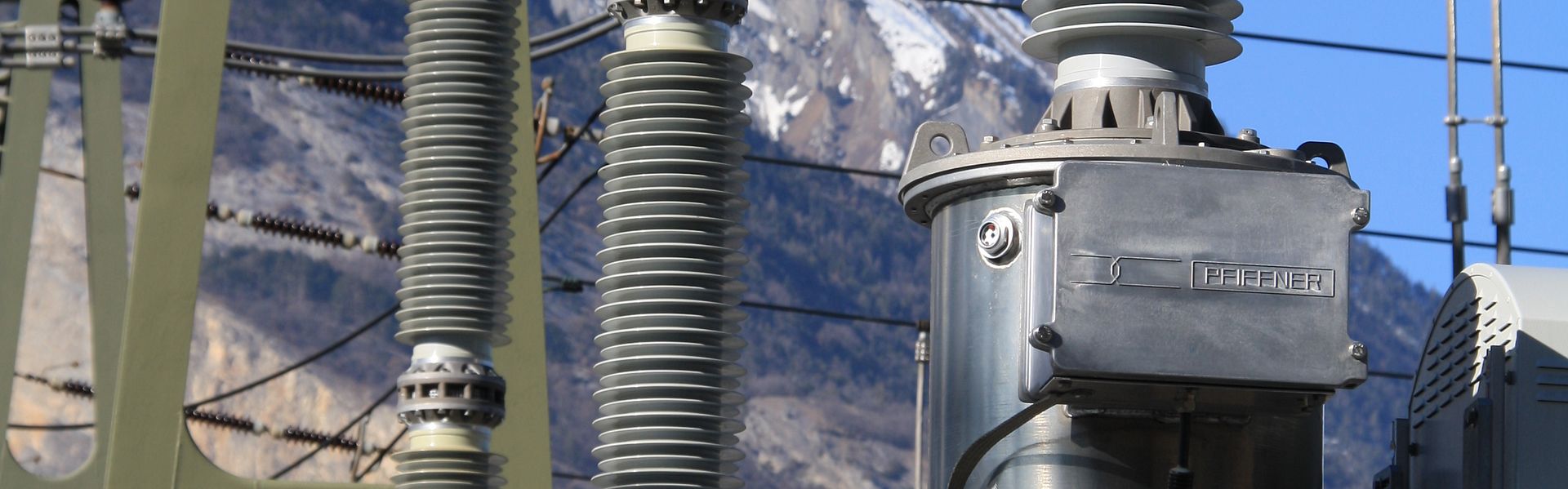

O EMu é um transformador de tensão indutivo intermediário que está alojado na caixa dos pés do transformador. Ele permite a transmissão segura dos sinais de medição. Uma unidade de amortecimento garante maior segurança contra oscilações de relaxamento. Usando materiais comprovados, o transformador de potencial tem temperatura e precisão estáveis ao longo de toda a vida útil. A pedido, o transformador de potencial pode ser projetado de forma que possa ser utilizado como capacitor de acoplamento para transmissão portadora em linhas de alta tensão.

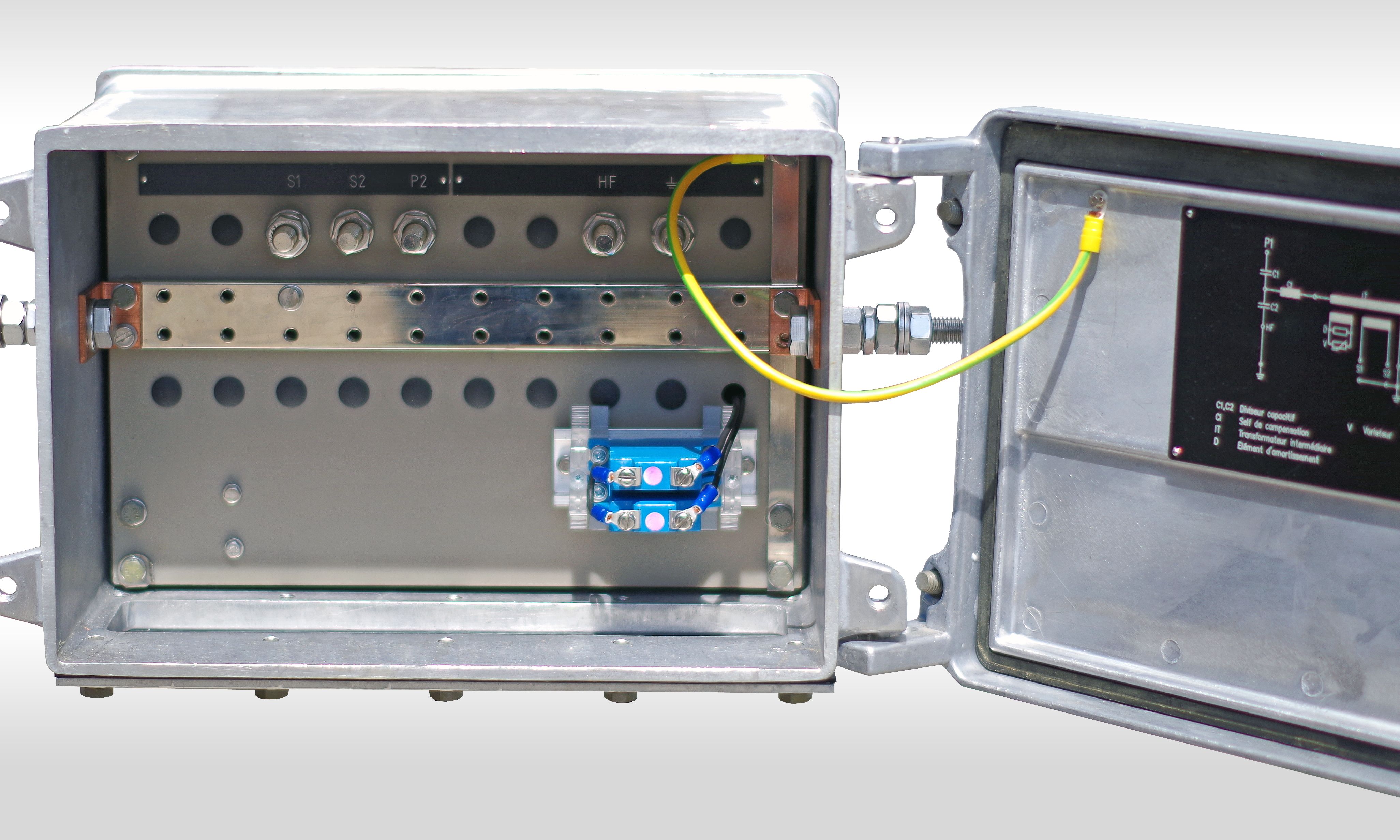

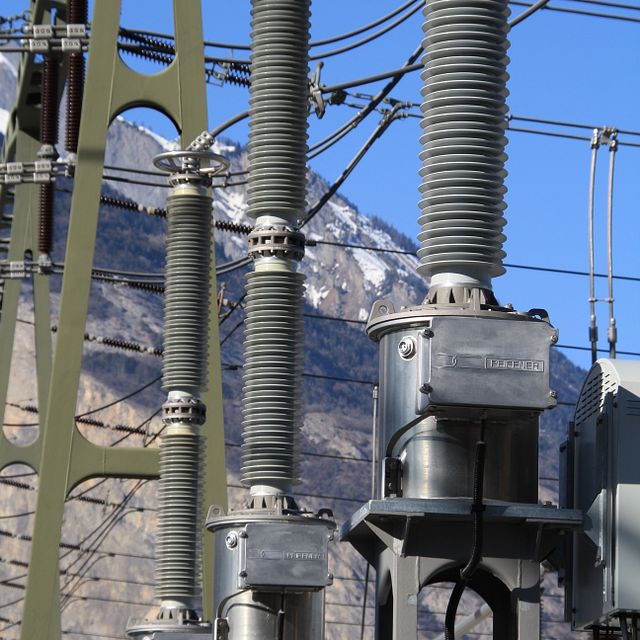

Todas as caixas e flanges metálicas são compostas por uma liga especial de alumínio e podem ser pintadas em várias cores. A caixa de terminais de dimensões generosas está equipada com uma tampa que deve ser aberta lateralmente. Isso permite a fácil conexão de cabos secundários. A caixa de ligação está equipada com uma flange sem orifícios. Mediante solicitação, prensa-cabos ou dispositivos de segurança individuais podem ser integrados.
Características
- Design econômico e confiável para tensões altas e muito altas
- Expansível para a transmissão de sinais de alta frequência (TFH)
- Ajuste interno de fabricação das classes de precisão, nenhum ajuste no local é necessário
- Temperatura e precisão estáveis ao longo de toda a vida útil
- Maior segurança contra oscilação de relaxamento devido à unidade de amortecimento
Especificações e downloads
Especificações técnicas

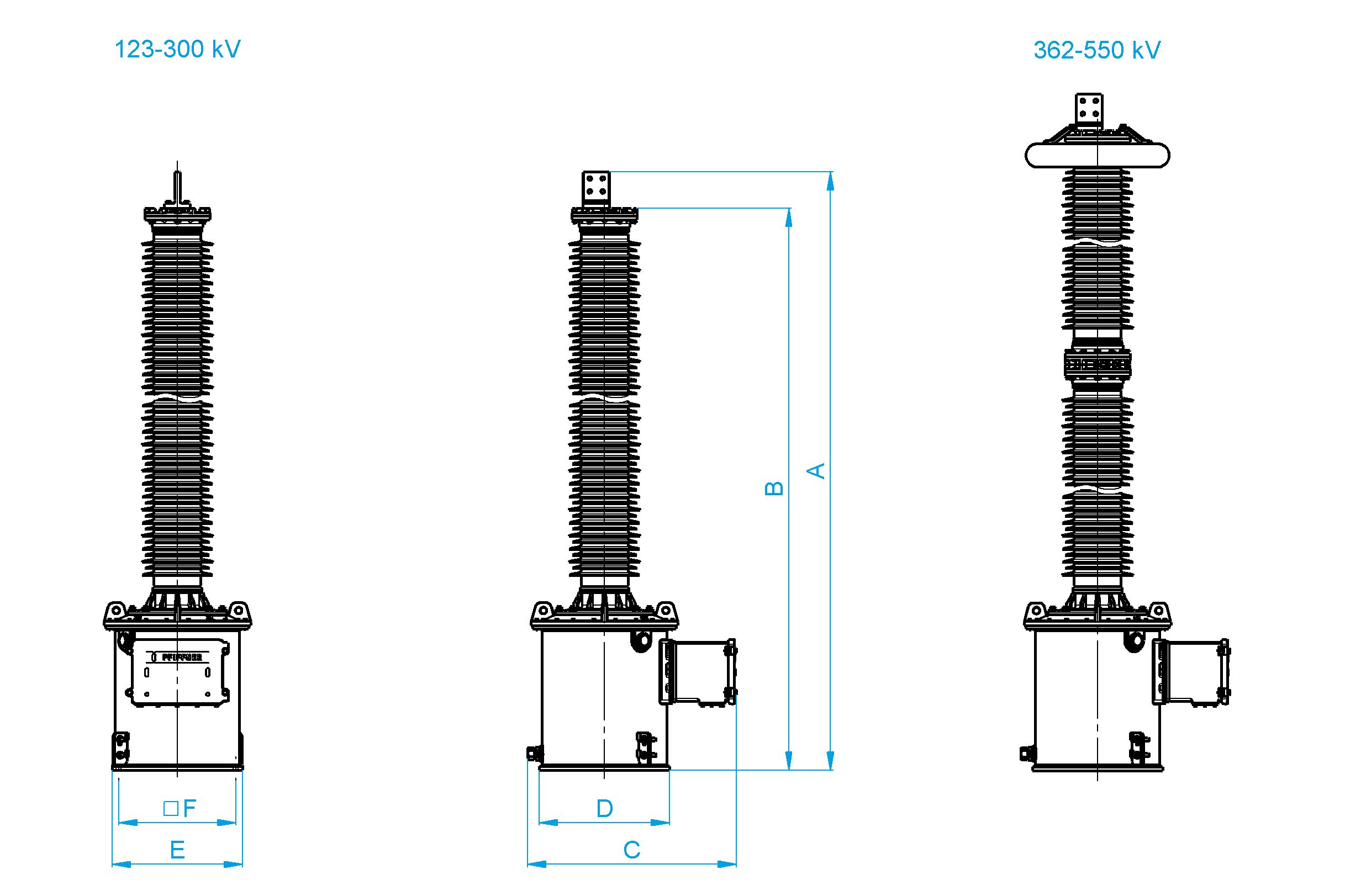

Dimensões
Dados técnicos
Tipo ECF | 72 | 123 | 145 | 170 | 245 | 300 | 362 | 420 | 550 | |
Norma | IEC / IEEE | |||||||||
Tensão mais alta para equipamentos | kV | 72.5 | 123 | 145 | 170 | 245 | 300 | 362 | 420 | 550 |
Tensão suportável de frequência energética nominal | kV | 140 | 230 | 275 | 325 | 460 | 460 | 510 | 630 | 680 |
Tensão suportável nominal de impulso atmosférico | kV | 325 | 550 | 650 | 750 | 1050 | 1050 | 1175 | 1425 | 1550 |
Frequência | Hz | 50 / 60 | ||||||||
Classe de precisão | 0,1-3; 3P; 6P | |||||||||
Parte VT de saída de limitação térmica nominal | VA | ≤ 1000 | ||||||||
Carga máxima simultânea (cl. 0,2) | VA | 150 | ||||||||
Número máximo de enrolamentos VT | 5 |
Tipo ECF | 72 | 123 | 145 | 170 | 245 | 300 | 362 | 420 | 550 | ||
Altura da unidad* | A | mm | 1660 | 1930 | 2130 | 2330 | 2930 | 3310 | 3510 | 4310 | 5110 |
Altura até o terminal primário* | B | mm | 1520 | 1790 | 1990 | 2190 | 2790 | 3170 | 3370 | 4170 | 4970 |
Profundidade da unidade, incluindo caixa de terminais | C | mm | 746 | 746 | 746 | 746 | 746 | 746 | 746 | 746 | 746 |
Profundidade da base da unidade | D | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
Largura da base da unidade | E | mm | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
Distância entre os orifícios dos parafusos na base | F | mm | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
Distância mínima de fuga* |
| mm | 2420 | 3540 | 4280 | 5030 | 7260 | 7820 | 8560 | 11540 | 14520 |
Peso aproximado* |
| kg | 280 | 300 | 320 | 340 | 400 | 420 | 450 | 500 | 540 |
*com isolador de silicone composto padrão, distância de fuga 25 mm/kV
