Null-Fluss Stromwandler
Der Nullflusswandler misst DC Ströme (Direktströme) aller Art. Seine Einsatzmöglichkeiten sind sehr vielfältig, überall wo DC-Ströme gemessen werden sollen (Bsp.: Bahnen, die mit DC betrieben werden, HGÜ Anwendungen (Hochspannungs-Gleichstrom-Übertragung), Konverter Stationen, Prüflabore, PV-Anlagen etc.)
![[Translate to German:]](/fileadmin/_processed_/b/0/csm_ZeroFlux_01_37142c8d46.png)
Bewährte vollvergossene Pfiffner Messwandler mit über 40 Jahren Lebensdauer in Kombination mit robuster Elektronik mit bis zu 15 Jahren Lebensdauer.
Der Nullflusswandler hat aufgrund von seinem Design und Prinzip keine Fehler. Der Grund dafür ist die Magnetisierung, dadurch sind sehr genaue Messungen möglich (<0.1%).
Es können auch AC-Ströme gemessen werden oder auch kleine DC-Ströme die AC-Ströme überlagern.
Der Nullflusswandler kann fest vergossen werden analog einem herkömmlichen Kabelumbauwandler. Er kann aber auch fest in eine Aluminiumform vergossen werden, vergleichbar mit einem Freiluftstromwandler von einem Übertragungsnetz.
Die Auslegung des Wandlers kann kunden- und projektspezifisch erfolgen (flexible Auslegung des Aktivteils). Er bietet eine hohe Flexibilität im Design und der Auslegung.
Sehr schnelle Auswertungen sind möglich (Bandbreite Flussregler ca. 25 kHz). Das verhindert, dass die Ausgleichsvorgänge im Netz («Transienten») falsch dargestellt werden.
Merkmale
- Genaue Messergebnisse
- Robuste und nachhaltige, steckerfertige Steuereinheit
- Aktivteil und Innendurchmesser anpassbar
- Norm: IEC 61869-14
- Verfügbar als Kabel-, Freiluft- und GIS-Messwandler bis 336 kVdc und 550 kVac

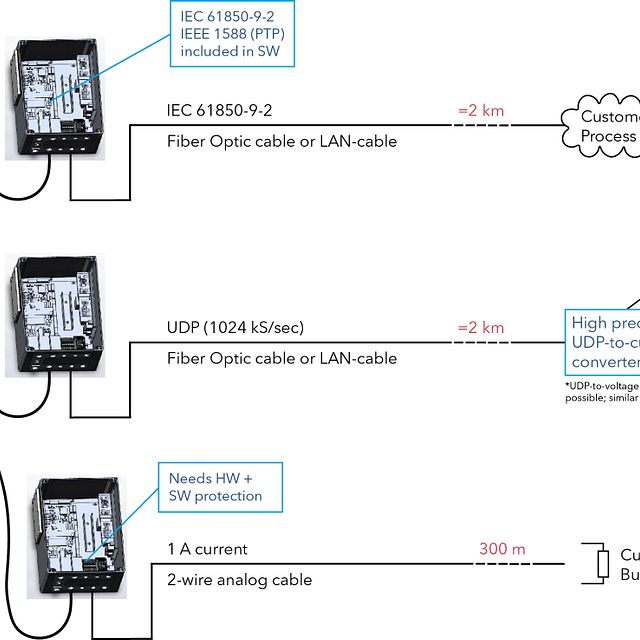

- Digitale (IEC 61850-9-2 LE & 1024kS/s UDP) und analoge Schnittstellen
- Flexible Entfernung zwischen Messwandler und Empfänger
Spezifikationen und Downloads
Technische Spezifikationen
Betriebsdaten
| Genauigkeit bis zu | 0.1% |
| Bandbreite bis zu | 100 kHz |
| Skalierbarkeit bis zu | DC 20'000 A |
| Versorgung DC | 110 Vdc ... 350 Vdc |
| Versorgung AC | 100 Vac ... 265 Vac |
| Temperaturbereich | -40°C ... +50°C |
