Stromschienensystem | DURESCA®

heute ein Synonym für ein vollisoliertes Stromschienensystem zur Energieübertragung zwischen Mittel- und Hochspannungsgeräten wie Generatoren, Schaltanlagen oder Transformatoren.

Die DURESCA® Stromschienen haben ihren Anwendungsbereich von 12 bis 170kV und bis zu 7000A.

Das DURESCA® Sammelschienensystem bietet eine kompakte und vollständig elektrisch geschirmte Lösung für Kraftwerke, Umspannwerke und Offshore-Windparks.

Der reduzierte Biegeradius ermöglicht den Einsatz bei begrenzten Platzverhältnissen. Die einzeln isolierten Stromschienen sind einfach und schnell zu installieren und garantieren eine lange Lebensdauer, Wartungsfreundlichkeit  und teilentladungsfreien Betrieb.

Die DURESCA® Stromschienen widerstehen auch extremen Bedingungen auf Offshore-Plattformen, in der petrochemischen Industrie und auch in der Wüste mit hoher Sonneneinstrahlung und Temperaturen über 50°C.

Das DURESCA Schienensystem ist in zwei Versionen erhältlich:

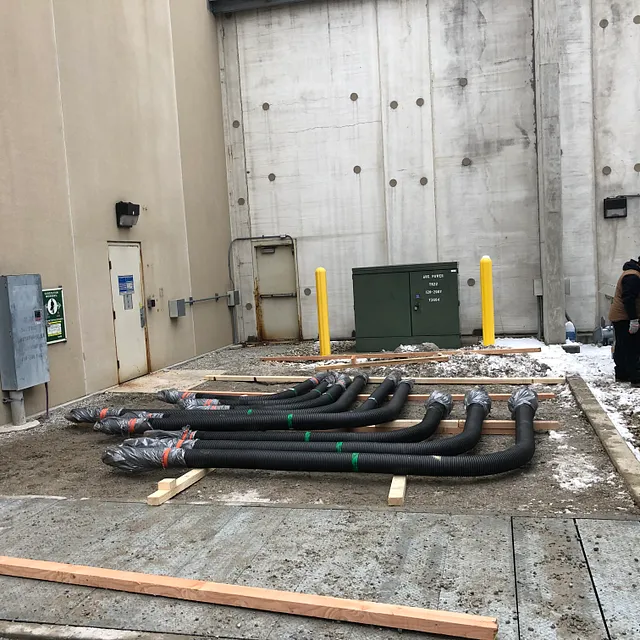

  • DE Typ mit Polyamid-Außenmantel
  • DG Typ mit metallischem Außenmantel
Merkblatt
Finden Sie Ihren lokalen Ansprechpartner

Spezifikationen und Downloads

Technische Spezifikationen

  • Gleicher Schienentyp für Innenraum- und Freilufteinsatz, benötigt keine Wanddurchführung
  • Vollisolierte Stromschiene für jede Phase
  • Exzellenter mechanischer Schutz
  • Hohe Stabilität gegen UV-Strahlung
  • Kupfergeflecht als Erdbelag um RIP-Isolation für internen Kurzschlussstrom bis 8 kA/1s
  • Bester Schutz gegen das Eindringen von Feuchtigkeit, kein Korrosionsrisiko
  • Anschlüsse und Stecker für Schaltanlagen aller Hersteller und aller Typen, z.B. 8DB10, NX Plus, ZX2, GHA, Connex Gr. 3 und Gr. 4

Schienensystemtype DE und DG

  • Der isolierte Körper wird durch einen hochwertigen gewellten Polyamidschlauch und  Metallmantel geschützt.
  • Das positive Verhalten unter schweren klimatischen Bedingungen wurde gemäß der Norm ASTM Cd 2565 in einem unabhängigen Labor getestet.
  • Moser-Glaser verwendet diesen Schutzmantel-Typ seit mehr als 30 Jahren.
  • Diese Lösung kann für Projekte mit höheren mechanischen Anforderungen verwendet werden, z.B. Aluminium- oder Edelstahlmantel.

Normen und Prüfungen für DURESCA® Stromschienensysteme

Jede Stromschiene wird gemäß der Norm IEC 60137, Abschnitt 9.2, 9.4, 9.5 routinemäßig geprüft.

  • Steh-Wechselspannung
  • Teilentladung
  • Kapazitäts- und Tangenten-Delta
