3691

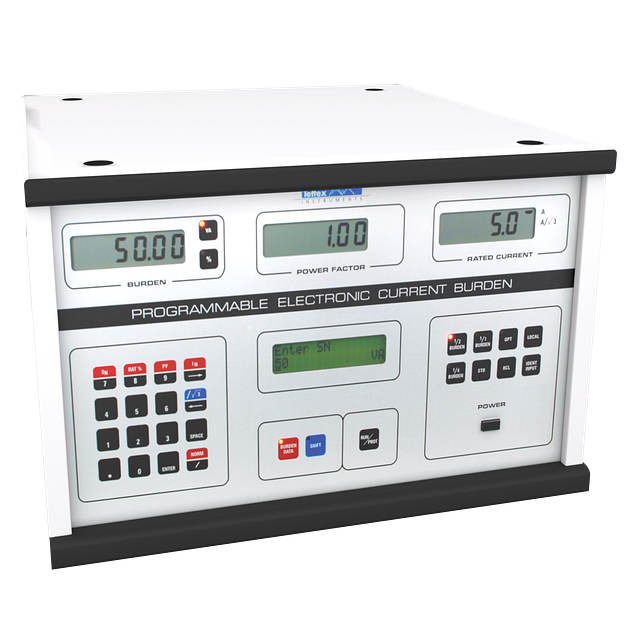

Die programmierbare elektronische Strombürde, Typ 3691, ist für die effiziente Prüfung von Strommesswandlern konzipiert. Sie ersetzt die traditionellen Bürden, die mit passiven Widerständen und Induktivitäten aufgebaut sind.
Ein weiter Bereich programmierbarer Impedanzen ermöglicht die Nachbildung gängiger nationaler und internationaler Standardlastwerte sowie kundenspezifischer Werte.
Die elektronische Stromlast überwacht kontinuierlich die angelegte Lastgenauigkeit und zeigt jede Bürdenparameterabweichung an, die bei der Genauigkeitsprüfung eines Messwandlers auftreten kann, wodurch Anschluss- und Handhabungsfehler im gesamten Genauigkeitsprüfsystem minimiert werden.
Merkmale
- Normale Stromstärken werden abgedeckt
- Frei einstellbare Leistungsstufen bis zu 75 VA
- Leistungsfaktor cos β = 0,5 bis 1
- Prüffrequenzen: 50 und 60 Hz
- Hohe Genauigkeit von 1 % - auch bei zusätzlich angeschlossener externer passiver Bürde Typ 3692
- Der Leistungsbereich kann mit einer zusätzlichen passiven Strombürde Typ 3692 auf 200 VA erweitert werden
- Das im Gerät 3691 verwendete Lastgenerierungsprinzip ist elektronisch und basiert nicht auf klassischen passiven Bürden
- Das geräteinterne Messwandler Setup aus Widerstand, Eingangskabel- und Kontaktwiderstände wird automatisch durch Vierleitermessung kompensiert
- Fernsteuerungsmöglichkeit über IEEE 488- oder RS 232C-Schnittstellen
- Bürdenwerte können aus gespeicherten Tabellen abgerufen werden, die auf IEC 61869-2, ANSI C57. 13 und VDE 0414 Teil 2 basieren
- Neun individuelle Bürdeneinstellungen (SN, IN, cos β) können gespeichert und bei Bedarf abgerufen werden
