3691

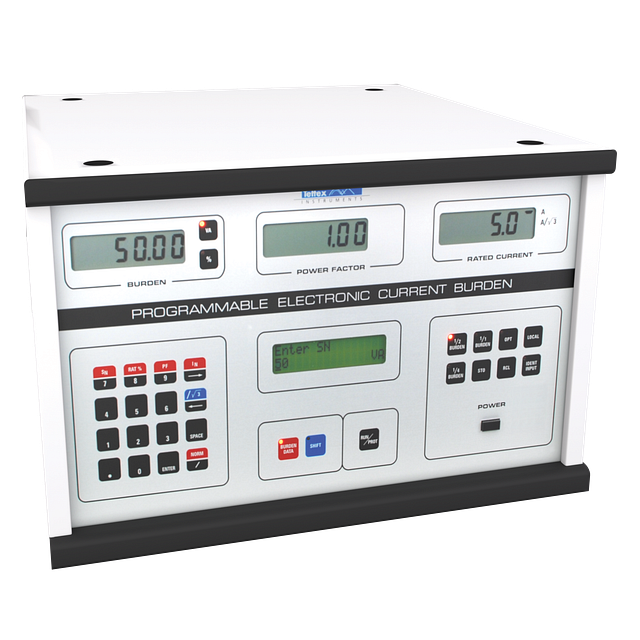

A carga de corrente eletrônica programável, tipo 3691, é projetada para testes eficientes de transformadores de instrumento de corrente. Substitui as cargas tradicionais que são construídas com resistências e indutâncias passivas.
A ampla gama de impedâncias programáveis permite a emulação de valores de carga de normas nacionais e internacionais prevalentes, bem como valores específicos do cliente.
A carga de corrente eletrônica monitora constantemente a precisão da carga aplicada e indica qualquer desvio de parâmetro de carga que pode ocorrer ao testar um transformador de instrumento para precisão, minimizando assim os erros devido à conexão e manuseio no sistema de teste de precisão completo
Características
- As classificações de corrente padrão são cobertas
- A potência livremente ajustável aumenta até 75 VA
- Fator de potência cos β = 0,5 a 1
- Frequências de teste: 50 e 60 Hz
- Alta precisão de 1% - mesmo com carga passiva externa adicional tipo 3692 conectada
- A faixa de potência pode ser expandida para 200 VA com uma carga de corrente passiva adicional tipo 3692
- O princípio de geração de carga usado na unidade 3691 é eletrônico, não baseado em cargas passivas clássicas
- A resistência do conjunto de teste do transformador do instrumento interno, o cabo de entrada e as resistências de contato são compensados automaticamente pela medição de quatro condutores
- Possibilidade de controle remoto via interfaces IEEE 488 ou RS 232C
- Os valores de carga podem ser recuperados de tabelas armazenadas com base em IEC 61869-2, ANSI C57.13 e VDE 0414 Parte 2
- Nove configurações de carga individuais (SN, IN, cos β) podem ser armazenadas e recuperadas conforme necessário
