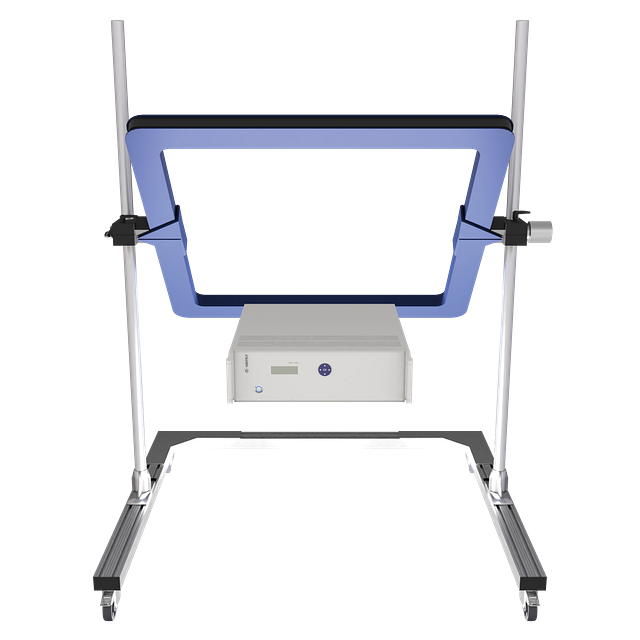

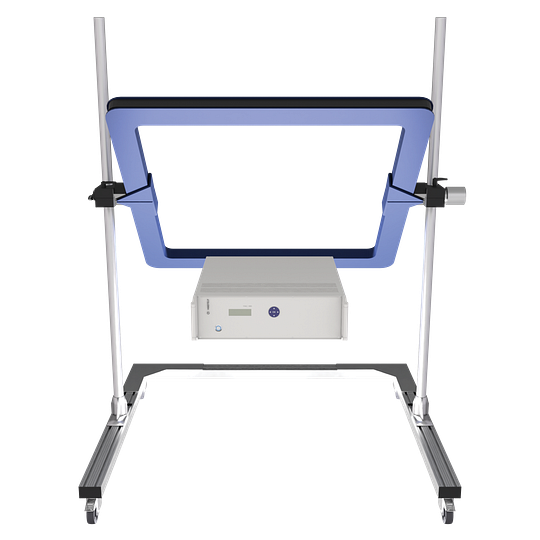

MAG 1000
Netzfrequenz-Störfestigkeitsprüfsystem gemäß IEC/EN 61000-4-8
Der MAG 1000 wird für EMV Tests verwendet, die Wechselstrommagnetfelder erfordern.
Netzfrequenz Magnetfelder werden durch Wechselstrom der in dem Leiter fließt erzeugt, der in Leitern fließt. Das normale 50/60-Hz-Netzkabel ist ein gutes Beispiel .
Merkmale
- Es kann sowohl für Kurzzeit- als auch für Dauerprüfungen bis zu 1000 A/m verwendet werden
- Es ist vollständig konform mit der IEC/EN 61000-4-8.
- Magnetische Felder können Geräte stören, die in unmittelbarer Nähe betrieben werden. Typischerweise sind die Prüflinge Geräte, die magnetisch empfindliche Komponenten enthalten.
- Der MAG 1000 hat eine Fläche von 1 m x 1 m. Es enthält eine interne Stromversorgung, die dieses System zu einer eigenständigen Lösung macht.
- Die magnetische Feldstärke ist in der Mitte der Spule mit 3 dB definiert. Die Spulenabmessungen definieren die maximale Prüflingsgröße mit 0,6 m x 0,6 m x 0,5 m.
- Indem die Spulenantenne in ihrer Halterung auf dem mitgelieferten Stativ gedreht wird, kann der MAG 1000 sowohl für Prüfungen in der vertikalen als auch in der horizontalen Ebene verwendet werden.
